装配式建筑实用新型专利范文：一种装配式建筑墙体构件
发布时间：2018-11-21装配式建筑实用新型专利范文：一种装配式建筑墙体构件
装配式建筑实用新型专利范文摘要
本实用新型公开了一种装配式建筑墙体构件，所述第一墙体的前端插接于第二L形块和第一L形块之间，所述第二L形块和第一L形块分别插接于两个第一插接槽中，所述第二梯形槽和第三梯形槽相连通，所述第二梯形槽和第三梯形槽中插接有限位条，所述限位条包括左侧梯形限位组件和右侧梯形限位组件，所述左侧梯形限位组件和右侧梯形限位组件的细端相固定，所述左侧梯形限位组件插接于第二梯形槽中，本实用新型安装和拆解都较为快捷，同时本装置的墙体内安装金属网格加强筋，在金属网格加强筋的空隙中添加泡沫层，大大增强了第一墙体和第二墙体的隔音和保温性能，同时保证了第一墙体和第二墙体的坚固程度。
装配式建筑实用新型专利范文权利要求
1.一种装配式建筑墙体构件，包括第一墙体(1)和第二墙体(2)，所述第一墙体(1)和第二墙体(2)相互插接，其特征在于：所述第一墙体(1)的左侧面和右侧面前端对称竖直开设有第一插接槽(11)，所述第一墙体(1)的前表面中部竖直开设有第一梯形槽(12)，所述第一墙体(1)的右侧面后端固定安装有第一L形块(13)，所述第一墙体(1)的右侧面后端固定安装有第二L形块(14)，所述第二L形块(14)位于第一L形块(13)的前方，且第二L形块(14)和第一L形块(13)对称分布，所述第一墙体(1)的右侧面后端开设有第二梯形槽(15)，且第二梯形槽(15)位于第二L形块(14)和第一L形块(13)之间；所述第二墙体(2)的左侧面和右侧面前端对称竖直开设有第二插接槽(21)，所述第二墙体(2)的前表面中部竖直开设有第三梯形槽(22)，所述第二墙体(2)的右侧面后端固定安装有第三L形块(23)，所述第二墙体(2)的右侧面后端固定安装有第四L形块(24)，所述第四L形块(24)位于第三L形块(23)的前方，且第四L形块(24)和第三L形块(23)对称分布，所述第二墙体(2)的右侧面后端开设有第四梯形槽(25)，且第四梯形槽(25)位于第四L形块(24)和第三L形块(23)之间；所述第一墙体(1)的前端插接于第二L形块(14)和第一L形块(13)之间，所述第二L形块(14)和第一L形块(13)分别插接于两个第一插接槽(11)中，所述第二梯形槽(15)和第三梯形槽(22)相连通，所述第二梯形槽(15)和第三梯形槽(22)中插接有限位条(3)，所述限位条包括左侧梯形限位组件(31)和右侧梯形限位组件(32)，所述左侧梯形限位组件(31)和右侧梯形限位组件(32)的细端相固定，所述左侧梯形限位组件(31)插接于第二梯形槽(15)中，且右侧梯形限位组件(32)插接于第三梯形槽(22)中。2.根据权利要求1所述的一种装配式建筑墙体构件，其特征在于：所述第一墙体(1)和第二墙体(2)的内部结构完全相同，所述第一墙体(1)包括第一金属外层(101)和第二金属外层(102)，所述第一金属外层(101)和第二金属外层(102)之间固定连接有金属网格加强筋(103)，所述金属网格加强筋(103)的网格空隙中填充有泡沫层(104)。3.根据权利要求2所述的一种装配式建筑墙体构件，其特征在于：所述第一金属外层(101)和第二金属外层(102)的外侧壁镀有防氧化膜(105)。
装配式建筑实用新型专利范文说明书
技术领域
本实用新型涉及建筑技术领域，具体为一种装配式建筑墙体构件。
背景技术
装配式建筑是指用预制的构件在工地装配而成的建筑，这种建筑的优点是建造速度块，受气候条件制约小，节约劳动力并可提高建筑质量。
但是现有的装配式墙体的拼装较为费力，拆卸也很是麻烦，同时现有的装配式墙体的保暖和隔音效果较差，不能满足大众的需求，为了解决上述问题，我们提出了一种装配式建筑墙体构件。
发明内容
本实用新型的目的在于提供一种装配式建筑墙体构件，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种装配式建筑墙体构件，包括第一墙体和第二墙体，所述第一墙体和第二墙体相互插接，所述第一墙体的左侧面和右侧面前端对称竖直开设有第一插接槽，所述第一墙体的前表面中部竖直开设有第一梯形槽，所述第一墙体的右侧面后端固定安装有第一L形块，所述第一墙体的右侧面后端固定安装有第二L形块，所述第二L形块位于第一L形块的前方，且第二L形块和第一L形块对称分布，所述第一墙体的右侧面后端开设有第二梯形槽，且第二梯形槽位于第二L形块和第一L形块之间；
所述第二墙体的左侧面和右侧面前端对称竖直开设有第二插接槽，所述第二墙体的前表面中部竖直开设有第三梯形槽，所述第二墙体的右侧面后端固定安装有第三L形块，所述第二墙体的右侧面后端固定安装有第四L形块，所述第四L形块位于第三L形块的前方，且第四L形块和第三L形块对称分布，所述第二墙体的右侧面后端开设有第四梯形槽，且第四梯形槽位于第四L形块和第三L形块之间；

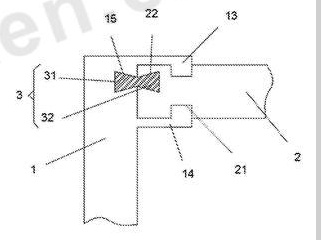

所述第一墙体的前端插接于第二L形块和第一L形块之间，所述第二L形块和第一L形块分别插接于两个第一插接槽中，所述第二梯形槽和第三梯形槽相连通，所述第二梯形槽和第三梯形槽中插接有限位条，所述限位条包括左侧梯形限位组件和右侧梯形限位组件，所述左侧梯形限位组件和右侧梯形限位组件的细端相固定，所述左侧梯形限位组件插接于第二梯形槽中，且右侧梯形限位组件插接于第三梯形槽中。
优选的，所述第一墙体和第二墙体的内部结构完全相同，所述第一墙体包括第一金属外层和第二金属外层，所述第一金属外层和第二金属外层之间固定连接有金属网格加强筋，所述金属网格加强筋的网格空隙中填充有泡沫层。
优选的，所述第一金属外层和第二金属外层的外侧壁镀有防氧化膜。
与现有技术相比，本实用新型的有益效果是：本实用新型设计了一种装配式建筑墙体构件，本装置通过两面墙体的相互插接来实现两面墙体的固定，这种连接方式操作简便，安装和拆解都较为快捷，同时本装置的墙体内安装金属网格加强筋，在金属网格加强筋的空隙中添加泡沫层，大大增强了第一墙体和第二墙体的隔音和保温性能，同时保证了第一墙体和第二墙体的坚固程度，更符合人们的需求。
