活动扳手实用新型专利申请书范文摘要
本实用新型专利公开了一种平面角度可调节组合式活动扳手，包括操作杆、角度旋转杆、可插拔活动扳手、延伸杆，操作杆、角度旋转杆、可插拔活动扳手依次连接，延伸杆和或设置在操作杆和角度旋转杆、角度旋转杆和可插拔活动扳手、可插拔活动扳手的虎口之间，角度旋转杆、可插拔活动扳手和延伸杆均为多个，可插拔活动扳手的开口尺寸按照国标活动扳手相同参数配置，延伸杆的长度从1CM、2CM、3CM至20CM进行配置，本实用新型利用操作杆、角度旋转杆、可插拔活动扳手、延伸杆之间的组合，能够解决螺丝螺母安装在狭小内嵌空间中或者螺丝折断在内部中空的物体内无法操作的问题。
活动扳手实用新型专利申请书范文权利要求
1.一种平面角度可调节组合式活动扳手，包括操作杆、角度旋转杆、可插拔活动扳手、延伸杆，其特征是：所述操作杆、角度旋转杆、可插拔活动扳手依次连接，所述延伸杆和或设置在操作杆和角度旋转杆、角度旋转杆和可插拔活动扳手、可插拔活动扳手的虎口之间，所述角度旋转杆、可插拔活动扳手和延伸杆均为多个。2.根据权利要求1所述的平面角度可调节组合式活动扳手，其特征是：所述可插拔活动扳手的虎口尺寸按照国标活动扳手相同参数配置，所述延伸杆的长度从1CM、2CM、3CM至20CM进行配置。3.根据权利要求1所述的平面角度可调节组合式活动扳手，其特征是：所述角度旋转杆和延伸杆设置有方形柱状内槽和方形柱状插头，所述可插拔活动扳手设置有方形柱状内槽，所述操作杆一端设置有方形柱状插头，另一端设置有防滑装置。4.根据权利要求3所述的平面角度可调节组合式活动扳手，其特征是：所述方形柱状插头侧面设计有能下陷但不会弹出的球体，所述球体内嵌在方形柱状插头内的圆孔内，且与弹簧连接，球体直径小于方形柱状插头侧面圆孔，方形柱状内槽内壁设计有凹槽。
活动扳手实用新型专利申请书范文说明书
技术领域
本实用新型涉及一种活动扳手，特别是涉及一种平面角度可调节组合式活动扳手。
背景技术
目前市场生产的各类扳手及组合扳手专利主要解决的是在空间足够的情况下对螺丝螺母进行的拆装工作，而套筒工具主要解决的是螺丝螺母上方空间狭长，扳手类工具无法拆装的问题，但实际工作中还常常遇到螺丝螺母安装在狭小内嵌空间中或者出现螺丝折断在内部中空的物体内，上述工具都无法解决的情况。
发明内容
本实用新型所要解决的技术问题是：克服现有技术的不足，提供一种结构简单、便于携带、可以拆解、能够解决螺丝螺母安装在狭小内嵌空间中或者螺丝折断在内部中空的物体内无法操作的平面角度可调节组合式活动扳手。
本实用新型的技术方案是：一种平面角度可调节组合式活动扳手，包括操作杆、角度旋转杆、可插拔活动扳手、延伸杆，所述操作杆、角度旋转杆、可插拔活动扳手依次连接，所述延伸杆和或设置在操作杆和角度旋转杆、角度旋转杆和可插拔活动扳手、可插拔活动扳手的虎口之间，所述角度旋转杆、可插拔活动扳手和延伸杆均为多个。
所述可插拔活动扳手的虎口尺寸按照国标活动扳手相同参数配置，所述延伸杆的长度从1CM、2CM、3CM至20CM进行配置。
所述角度旋转杆和延伸杆设置有方形柱状内槽和方形柱状插头，所述可插拔活动扳手设置有方形柱状内槽，所述操作杆一端设置有方形柱状插头，另一端设置有防滑装置。
所述方形柱状插头侧面设计有能下陷但不会弹出的球体，所述球体内嵌在方形柱状插头内的圆孔内，且与弹簧连接，球体直径小于方形柱状插头侧面圆孔，方形柱状内槽内壁设计有凹槽。
本实用新型的有益效果是：
1、本实用新型利用操作杆、角度旋转杆、可插拔活动扳手、延伸杆之间的组合，能够解决螺丝螺母安装在狭小内嵌空间中或者螺丝折断在内部中空的物体内无法操作的问题。
2、本实用新型可插拔活动扳手的虎口尺寸按照国标活动扳手相同参数配置，延伸杆的长度从1CM、2CM、3CM至20CM进行配置，具有与市场上其它操作设备通用的功能，方便操作人员的操作。
3、本实用新型通过方形柱状内槽和方形柱状插头连接，且方形柱状内槽内设置有凹槽、方形柱状插头内嵌球体，当方形柱状插头插入方形柱状内槽时用于卡住球状突起使之不容易脱离，连接牢固，不易脱离。
附图说明

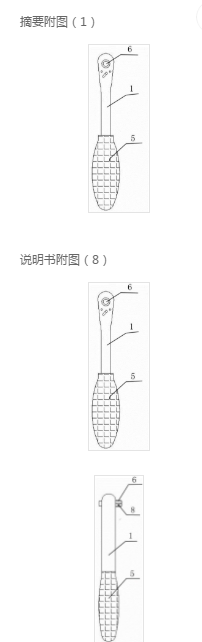

图1为操作杆主视图。
图2为操作杆左视图。
图3为角度旋转杆主视图。
图4为角度旋转杆左视图。
图5为可插拔活动扳手主视图。
图6为可插拔活动扳手左视图。
图7为延伸杆主视图。
图8为延伸杆左视图。
具体实施方式
实施例：参见图1，图中，1-操作杆，2-角度旋转杆，3-可插拔活动扳手，4-延伸杆，5-防滑装置，6-方形柱状插头，7-方形柱状内槽、8-球体、9-虎口。
平面角度可调节组合式活动扳手，包括操作杆1、角度旋转杆2、可插拔活动扳手3、延伸杆4，操作杆1、角度旋转杆2、可插拔活动扳手3依次连接，延伸杆4和或设置在操作杆1和角度旋转杆2、角度旋转杆2和可插拔活动扳手3、可插拔活动扳手3的虎口9之间，角度旋转杆2、可插拔活动扳手3和延伸杆4均为多个。
可插拔活动扳手3的虎口9尺寸按照国标活动扳手相同参数配置，延伸杆4的长度从1CM、2CM、3CM至20CM进行配置。
角度旋转杆2和延伸杆4设置有方形柱状内槽7和方形柱状插头6，可插拔活动扳手3设置有方形柱状内槽7，操作杆1一端设置有方形柱状插头6，另一端设置有防滑装置5。
方形柱状插头6侧面设计有能下陷但不会弹出的球体8，球体8内嵌在方形柱状插头6内的圆孔内，且与弹簧连接，球体8直径小于方形柱状插头6侧面圆孔，方形柱状内槽7内壁设计有凹槽。
使用时，操作人员根据现场的情况对操作杆1、角度旋转杆2、可插拔活动扳手3、延伸杆4进行自由组合，直到达到操作要求，拆卸时使用较大力量即可将方形柱状插头6从方形柱状内槽7拔出。
以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
