电缆实用新型专利范文：一种柔软耐高温传输信号电缆
发布时间：2018-11-30电缆实用新型专利范文：一种柔软耐高温传输信号电缆
电缆实用新型专利范文摘要
本实用新型专利公开了一种柔软耐高温传输信号电缆，包括沿信号电缆的线长方向设置的由高分子硅材料制成的外绝缘外被、沿信号电缆的线长方向设置的镀银编织铜网层、沿信号电缆的线长方向设置的由高分子硅材料制成的内绝缘外被和导体，内绝缘外被沿信号电缆的线长方向包覆特殊处理的镀银导体，镀银编织铜网层沿信号电缆的线长方向包覆内绝缘外被，外绝缘外被沿信号电缆的线长方向包覆镀银编织铜网层，该信号电缆具有优良的耐高温性能，信号电缆的介电性能更加良好，信号电缆柔软性好，信号电缆能被任意曲折而不损坏，避免镀银编织铜网层和特殊处理的镀银导体外露，镀银编织铜网层提高信号电缆的信号抗干扰能力和信号传输能力，信号不易被衰减，特殊处理的镀银导体的电性能更加优良，信号电缆能够进行远距离传输作业。
电缆实用新型专利范文权利要求
1.一种柔软耐高温传输信号电缆，其特征在于：包括沿信号电缆的线长方向设置的由高分子硅材料制成的外绝缘外被、沿信号电缆的线长方向设置的镀银编织铜网层、沿信号电缆的线长方向设置的由高分子硅材料制成的内绝缘外被和镀银导体，内绝缘外被沿信号电缆的线长方向包覆镀银导体，镀银编织铜网层沿信号电缆的线长方向包覆内绝缘外被，外绝缘外被沿信号电缆的线长方向包覆镀银编织铜网层。2.根据权利要求1所述的一种柔软耐高温传输信号电缆，其特征在于：所述导体的横向截面为圆形，镀银导体的截面积为0.2～1.0mm2。3.根据权利要求2所述的一种柔软耐高温传输信号电缆，其特征在于：所述内绝缘外被的横向截面为圆环形，内绝缘外被的厚度为0.6～1.5mm。4.根据权利要求3所述的一种柔软耐高温传输信号电缆，其特征在于：所述镀银编织铜网层为通过编织加工而成的纵横交错的镀银铜丝构成的镀银编织铜网层。5.根据权利要求4所述的一种柔软耐高温传输信号电缆，其特征在于：所述外绝缘外被的横向截面为圆环形，外绝缘外被的厚度为0.6～1.5mm。
电缆实用新型专利范文说明书
技术领域
本实用新型涉及信号电缆技术领域，特指一种柔软耐高温信传输号电缆。
背景技术
现有技术的信号电缆的耐高温性能较差，信号电缆柔软度较差，不能被曲折，否则外被容易被损坏。另外，信号电缆在长距离传输作业时，信号电缆的信号抗干扰能力较差，信号电缆的信号衰减非常严重，影响信号传输质量，因此，现有技术的信号电缆有改进的需要。
发明内容
本实用新型的目的在于针对现有技术的不足提供一种柔软耐高温传输信号电缆，它具有优良的耐高温性能，信号电缆能被任意曲折而不损坏，而且信号抗干扰能力和信号传输能力更强，信号不易被衰减，能够进行远距离传输作业。
为实现上述目的，本实用新型是通过以下技术方案实现的：一种柔软耐高传输温信号电缆，包括沿信号电缆的线长方向设置的由高分子硅材料制成的外绝缘外被、沿信号电缆的线长方向设置的镀银编织铜网层、沿信号电缆的线长方向设置的由高分子硅材料制成的内绝缘外被和导体，内绝缘外被沿信号电缆的线长方向包覆导体，镀银编织铜网层沿信号电缆的线长方向包覆内绝缘外被，外绝缘外被沿信号电缆的线长方向包覆镀银编织铜网层。
所述导体的横向截面为圆形，导体的截面积为0.2～1.0mm2。
所述内绝缘外被的横向截面为圆环形，内绝缘外被的厚度为0.6～1.5mm。
所述镀银编织铜网层为通过编织加工而成的纵横交错的镀银铜丝构成的镀银编织铜网层。
所述外绝缘外被的横向截面为圆环形，外绝缘外被的厚度为0.6～1.5mm。
本实用新型的有益效果：包括沿信号电缆的线长方向设置的由高分子硅材料制成的外绝缘外被、沿信号电缆的线长方向设置的镀银编织铜网层、沿信号电缆的线长方向设置的由高分子硅材料制成的内绝缘外被和导体，内绝缘外被沿信号电缆的线长方向包覆特殊处理的镀银导体，镀银编织铜网层沿信号电缆的线长方向包覆内绝缘外被，外绝缘外被沿信号电缆的线长方向包覆镀银编织铜网层，该信号电缆具有优良的耐高温性能，信号电缆的介电性能更加良好，信号电缆柔软性好，信号电缆能被任意曲折而不损坏，避免镀银编织铜网层和导体外露，镀银编织铜网层提高信号电缆的信号抗干扰能力和信号传输能力，信号不易被衰减，导体的电性能更加优良，信号电缆能够进行远距离传输作业。
附图说明

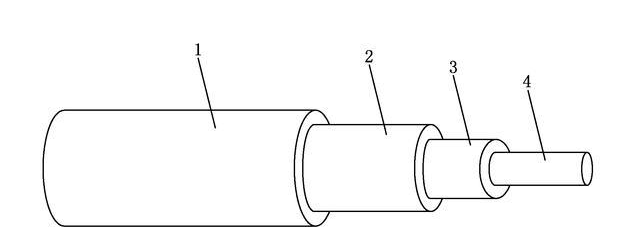

图1为本实用新型的信号电缆的结构示意图。
图2为本实用新型的信号电缆的主视图。
图中：1——外绝缘外被、2——镀银编织铜网层、3——内绝缘外被、4——镀银导体。
具体实施方式
本实用新型的一种柔软耐高温传输信号电缆的实施方式如图1和图2所示，包括沿信号电缆的线长方向设置的由高分子硅材料制成的外绝缘外被1、沿信号电缆的线长方向设置的镀银编织铜网层2、沿信号电缆的线长方向设置的由高分子硅材料制成的内绝缘外被3和镀银导体4，内绝缘外被3沿信号电缆的线长方向包覆镀银导体4，镀银编织铜网层2沿信号电缆的线长方向包覆内绝缘外被3，外绝缘外被1沿信号电缆的线长方向包覆镀银编织铜网层2。
于较佳实施方式中，镀银导体4采用经过特殊处理的镀银导体。
外绝缘外被1和内绝缘外被3使该信号电缆具有优良的耐高温性能，信号电缆的介电性能更加良好，信号电缆柔软性好，信号电缆能被任意曲折而不损坏，而且外绝缘外被1和内绝缘外被3不易被损坏或刮破，有效保护镀银编织铜网层2和镀银导体4，避免镀银编织铜网层2和镀银导体4外露。
信号电缆中还设有镀银编织铜网层2，增强信号电缆的信号抗干扰能力和信号传输能力，避免信号被衰减，镀银导体4的电性能更加优良，信号电缆能够进行远距离传输作业。
导体4的横向截面为圆形，镀银导体4的截面积为0.2～1.0mm2。
内绝缘外被3的横向截面为圆环形，内绝缘外被3的厚度为0.6～1.5mm。
镀银编织铜网层2为通过编织加工而成的纵横交错的镀银铜丝构成的镀银编织铜网层2。
外绝缘外被1的横向截面为圆环形，外绝缘外被1的厚度为0.6～1.5mm。
以上内容仅为本实用新型的较佳实施例，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本实用新型的限制。
