机械设计实用新型专利范文：一种机械设计工具尺
发布时间：2018-11-30机械设计实用新型专利范文：一种机械设计工具尺
机械设计实用新型专利范文摘要
本实用新型涉及机械设计，尤其涉及一种机械设计工具尺。本实用新型要解决的技术问题是提供一种机械设计工具尺工具结构完备、功能齐全的优点。为了解决上述技术问题，本实用新型提供了这样一种机械设计工具尺，包括有量尺本体、主标尺、辅标尺、转轴、旋转电机、量角器、R规、框格、放大镜、连接柱、开关框、伸缩杆Ⅰ开关、旋转开关、伸缩杆Ⅱ开关、滑块、辅尺本体、凹槽、刻度、深度尺、刀片、刀套、电动伸缩杆Ⅰ、磁条、电动伸缩杆Ⅱ和笔，量尺本体的表面上端设有主标尺，量尺本体的表面上竖直设有辅标尺。本实用新型解决了现有的机械设计工具尺工具结构简单、功能单一的缺点，达到了结构设计合理，功能齐全，造型新颖独特，操作简单。
机械设计实用新型专利范文权利要求
1.一种机械设计工具尺，其特征在于，包括有量尺本体（1）、主标尺（2）、辅标尺（3）、转轴（4）、旋转电机（41）、量角器（5）、R规（6）、框格（7）、放大镜（8）、连接柱（9）、开关框（91）、伸缩杆Ⅰ开关（911）、旋转开关（912）、伸缩杆Ⅱ开关（913）、滑块（10）、辅尺本体（11）、凹槽（111）、刻度（12）、深度尺（13）、刀片（14）、刀套（15）、电动伸缩杆Ⅰ（16）、磁条（17）、电动伸缩杆Ⅱ（18）和笔（19），量尺本体（1）的表面上端设有主标尺（2），量尺本体（1）的表面上竖直设有辅标尺（3），量角器（5）通过转轴（4）活动连接在量尺本体（1）的表面中心位置上，量尺本体（1）的表面上设有框格（7）和放大镜（8），量尺本体（1）的表面下端左右两侧设有R规（6），量尺本体（1）的下端连接有连接柱（9），连接柱（9）与滑块（10）固定连接，滑块（10）滑动连接在辅尺本体（11）预设的开口凹槽（111）上，辅尺本体（11）上设有刻度（12），辅尺本体（11）预设的开口凹槽（111）中接有深度尺（13），辅尺本体（11）下端设有刀片（14），刀片（14）的外表面包覆有刀套（15）。2.根据权利要求1所述的一种机械设计工具尺，其特征在于，所述辅尺本体（11）预设的开口凹槽（111）左侧设有电动伸缩杆Ⅰ（16），连接柱（9）上设有伸缩杆开关框（91），电动伸缩杆Ⅰ（16）的右侧与深度尺（13）连接。3.根据权利要求1所述的一种机械设计工具尺，其特征在于，所述转轴（4）上设有旋转电机（41），旋转电机（41）与旋转开关（912）连接。4.根据权利要求1所述的一种机械设计工具尺，其特征在于，所述辅尺本体（11）底部设有磁条（17）。5.根据权利要求1所述的一种机械设计工具尺，其特征在于，所述连接柱（9）左侧设有电动伸缩杆Ⅱ（18），电动伸缩杆Ⅱ（18）与笔（19）连接。
机械设计实用新型专利范文说明书
技术领域
本实用新型涉及机械设计，尤其涉及一种机械设计工具尺。
背景技术
机械设计，是根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸、润滑方法等进行构思、分析和计算并将其转化为具体的描述以作为制造依据的工作过程。
在机械设计中，绘制直线、平行线、画圆或者量角度时需要用到的工具有：直尺、三角尺、量角器、圆规等，这些工具结构简单、功能单一，使用起来比较的不方便，因为完成一个几何图形，往往需要用到多种几何工具。
发明内容
（1）要解决的技术问题
本实用新型为了克服现有的机械设计工具尺工具结构简单、功能单一、使用不方便的缺点，本实用新型要解决的技术问题是提供一种机械设计工具尺工具结构完备、功能齐全的优点。
（2）技术方案
为了解决上述技术问题，本实用新型提供了这样一种机械设计工具尺，包括有量尺本体、主标尺、辅标尺、转轴、旋转电机、量角器、R规、框格、放大镜、连接柱、开关框、伸缩杆Ⅰ开关、旋转开关、伸缩杆Ⅱ开关、滑块、辅尺本体、凹槽、刻度、深度尺、刀片、刀套、电动伸缩杆Ⅰ、磁条、电动伸缩杆Ⅱ和笔，量尺本体的表面上端设有主标尺，量尺本体的表面上竖直设有辅标尺，量角器通过转轴活动连接在量尺本体的表面中心位置上，量尺本体的表面上设有框格和放大镜，量尺本体的表面下端左右两侧设有R规，量尺本体的下端连接有连接柱，连接柱与滑块固定连接，滑块滑动连接在辅尺本体预设的开口凹槽上，辅尺本体上设有刻度，辅尺本体预设的开口凹槽中接有深度尺，辅尺本体下端设有刀片，刀片的外表面包覆有刀套。
优选地，所述辅尺本体预设的开口凹槽左侧设有电动伸缩杆Ⅰ，连接柱上设有伸缩杆开关框，电动伸缩杆Ⅰ的右侧与深度尺连接。
优选地，所述转轴上设有旋转电机，旋转电机与旋转开关连接。
优选地，所述辅尺本体底部设有磁条。
优选地，所述连接柱左侧设有电动伸缩杆Ⅱ，电动伸缩杆Ⅱ与笔连接。
工作原理：当工人需要测量地物尺度时可利用主标尺和辅标尺测量，需测量地物方位时，可利用量角器测量、放大地物可利用量尺本体的表面上设有的放大镜放大，工人可根据自己的需求来选择机械设计工具尺上设有的工具，操作方便、精准。
所述所述辅尺本体预设的开口凹槽左侧设有电动伸缩杆Ⅰ，连接柱上设有伸缩杆开关框，电动伸缩杆Ⅰ的右侧与深度尺连接。当工人需要使用深度尺时，可按伸缩杆Ⅰ开关的向上按钮，电动伸缩杆Ⅰ将深度尺推出即可使用。当工人不需要使用深度尺时，通过按动伸缩杆Ⅰ开关的向下按钮，电动伸缩杆Ⅰ缩回。
所述转轴上设有旋转电机，旋转电机与旋转开关连接。当工人需要使用量角器时，可按动旋转开关的向上按钮，旋转电机正转使量角器转动到合适位置进行测量。当工人不需要使用量角器时，可按动旋转开关的向下按钮，旋转电机反转使量角器转动，复位。
所述辅尺本体底部设有磁条，当工人需要使用刀片时，可从刀套抽出，当工人不需要使用刀片时，磁条将刀片吸回。
所述连接柱左侧设有电动伸缩杆Ⅱ，电动伸缩杆Ⅱ与笔连接。当工人需要用笔时，按下伸缩杆Ⅱ开关的向上按钮，电动伸缩杆Ⅱ向左移动将笔推出。当工人不需要用笔时，按下伸缩杆Ⅱ开关的向下按钮，电动伸缩杆Ⅱ缩回。
（3）有益效果
本实用新型解决了现有的机械设计工具尺工具结构简单、功能单一的缺点，达到了结构设计合理，功能齐全，造型新颖独特，操作简单，将多种文具功能汇集一体，同时也便于存放和携带，给学习和办公带来方便。
附图说明
图1为本实用新型的系统原理图；

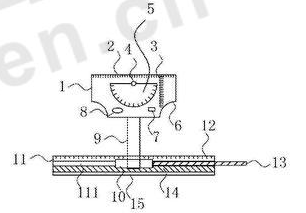

图2为本实用新型的结构示意图；
图3为本实用新型的结构示意图；
图4为本实用新型的辅尺本体的结构示意图；
图5为本实用新型的结构示意图；
图6为本实用新型的开关框结构示意图。
附图中的标记为：1-量尺本体，2-主标尺，3-辅标尺，4-转轴，41-旋转电机，5-量角器，6-R规，7-框格，8-放大镜，9-连接柱，91-开关框，911-伸缩杆Ⅰ开关，912-旋转开关，913-伸缩杆Ⅱ开关，10-滑块，11-辅尺本体，111-凹槽，12-刻度，13-深度尺，14-刀片，15-刀套，16-电动伸缩杆Ⅰ，17-磁条，18-电动伸缩杆Ⅱ，19-笔。
具体实施方式
下面结合附图和实施例对本实用新型作进一步的说明。
实施例1
一种机械设计工具尺，如图1-6所示，包括有量尺本体1、主标尺2、辅标尺3、转轴4、旋转电机41、量角器5、R规6、框格7、放大镜8、连接柱9、开关框91、伸缩杆Ⅰ开关911、旋转开关912、伸缩杆Ⅱ开关913、滑块10、辅尺本体11、凹槽111、刻度12、深度尺13、刀片14、刀套15、电动伸缩杆Ⅰ16、磁条17、电动伸缩杆Ⅱ18和笔19，量尺本体1的表面上端设有主标尺2，量尺本体1的表面上竖直设有辅标尺3，量角器5通过转轴4活动连接在量尺本体1的表面中心位置上，量尺本体1的表面上设有框格7和放大镜8，量尺本体1的表面下端左右两侧设有R规6，量尺本体1的下端连接有连接柱9，连接柱9与滑块10固定连接，滑块10滑动连接在辅尺本体11预设的开口凹槽111上，辅尺本体11上设有刻度12，辅尺本体11预设的开口凹槽111中接有深度尺13，辅尺本体11下端设有刀片14，刀片14的外表面包覆有刀套15。
所述辅尺本体11预设的开口凹槽111左侧设有电动伸缩杆Ⅰ16，连接柱9上设有伸缩杆开关框91，电动伸缩杆Ⅰ16的右侧与深度尺13连接。
所述转轴4上设有旋转电机41，旋转电机41与旋转开关912连接。
所述辅尺本体11底部设有磁条17。
所述连接柱9左侧设有电动伸缩杆Ⅱ18，电动伸缩杆Ⅱ18与笔19连接。
工作原理：当工人需要测量地物尺度时可利用主标尺2和辅标尺3测量，需测量地物方位时，可利用量角器5测量、放大地物可利用量尺本体1的表面上设有的放大镜8放大，工人可根据自己的需求来选择机械设计工具尺上设有的工具，操作方便、精准。
所述所述辅尺本体11预设的开口凹槽111左侧设有电动伸缩杆Ⅰ16，连接柱9上设有伸缩杆开关框91，电动伸缩杆Ⅰ16的右侧与深度尺13连接。当工人需要使用深度尺13时，可按伸缩杆Ⅰ开关911的向上按钮，电动伸缩杆Ⅰ16将深度尺13推出即可使用。当工人不需要使用深度尺13时，通过按动伸缩杆Ⅰ开关911的向下按钮，电动伸缩杆Ⅰ16缩回。
所述转轴4上设有旋转电机41，旋转电机41与旋转开关912连接。当工人需要使用量角器5时，可按动旋转开关912的向上按钮，旋转电机41正转使量角器5转动到合适位置进行测量。当工人不需要使用量角器5时，可按动旋转开关912的向下按钮，旋转电机41反转使量角器5转动，复位。
所述辅尺本体11底部设有磁条17，当工人需要使用刀片14时，可从刀套15抽出，当工人不需要使用刀片14时，磁条17将刀片14吸回。
所述连接柱9左侧设有电动伸缩杆Ⅱ18，电动伸缩杆Ⅱ18与笔19连接。当工人需要用笔19时，按下伸缩杆Ⅱ开关913的向上按钮，电动伸缩杆Ⅱ18向左移动将笔19推出。当工人不需要用笔19时，按下伸缩杆Ⅱ开关913的向下按钮，电动伸缩杆Ⅱ18缩回。
以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
