机械产品实用新型专利范文：一种机械产品表面磨削装置
发布时间：2018-11-30机械产品实用新型专利范文：一种机械产品表面磨削装置
机械产品实用新型专利范文摘要
本实用新型涉及一种机械产品表面磨削装置，包括底座，底座中间部位固定焊接安装有立柱，立柱顶部固定安装有顶板；底座左侧安装有液压油缸，液压油缸上部设有活塞杆，活塞杆顶部固定设有零件承载台；零件承载台上部利用固定螺柱固定有机械产品；立柱上部中间位置设有轴承座，轴承座中设有电机轴，电机轴左侧设有磨削砂轮，磨削砂轮右侧利用固定销柱固定在电机轴上；电机轴右侧设有伺服电机；顶板上部设有除尘风机，除尘风机左侧设有吸尘风管；吸尘风管另一端连接有吸尘腔；吸尘腔紧贴在顶板下部设置；吸尘腔下部设有多个吸尘孔。该实用新型装置能有效地针对机械产品进行磨削加工处理，使用方便，且便于除尘，减少对环境的影响，使用效果好。
机械产品实用新型专利范文权利要求
1.一种机械产品表面磨削装置，其特征在于：包括底座，所述底座中间部位固定焊接安装有立柱，所述立柱顶部固定安装有顶板；所述底座左侧安装有液压油缸，所述液压油缸上部设有活塞杆，所述活塞杆顶部固定设有零件承载台；所述零件承载台上部利用固定螺柱固定有机械产品；所述立柱上部中间位置设有轴承座，所述轴承座中设有电机轴，所述电机轴左侧设有磨削砂轮，所述磨削砂轮右侧利用固定销柱固定在电机轴上；所述电机轴右侧设有伺服电机；所述顶板上部设有除尘风机，所述除尘风机左侧设有吸尘风管；所述吸尘风管另一端连接有吸尘腔；所述吸尘腔紧贴在顶板下部设置；所述吸尘腔下部设有多个吸尘孔。2.根据权利要求1所述的机械产品表面磨削装置，其特征在于：所述零件承载台右端固定连接有滑动球，所述滑动球右侧紧密贴合在立柱侧壁上。3.根据权利要求1所述的机械产品表面磨削装置，其特征在于：所述立柱右侧中部设有承载板，所述伺服电机放置在承载板上。4.根据权利要求1所述的机械产品表面磨削装置，其特征在于：所述底座右侧设有零件储存腔。5.根据权利要求1所述的机械产品表面磨削装置，其特征在于：所述底座底部设有多个移动轮。
机械产品实用新型专利范文说明书
技术领域
本实用新型属于机械技术领域，具体涉及一种机械产品表面磨削装置。
背景技术
机械产品生产加工中，经常需要采用合适的方式予以改进表面磨削加工效果，以便根据需要改善使用效果，一般的机械产品表面磨削加工处理方式不方便，有必要予以改进，以便获得更好的表面磨削加工处理效果，便于根据需要使用，改善其使用效果。
发明内容
本实用新型的目的在于提供一种机械产品表面磨削装置，以便更好地根据需要改善其表面磨削加工处理效果，便于根据需要使用。
为了实现上述目的，本实用新型的技术方案如下。
一种机械产品表面磨削装置，包括底座，底座中间部位固定焊接安装有立柱，立柱顶部固定安装有顶板；底座左侧安装有液压油缸，液压油缸上部设有活塞杆，活塞杆顶部固定设有零件承载台；零件承载台上部利用固定螺柱固定有机械产品；立柱上部中间位置设有轴承座，轴承座中设有电机轴，电机轴左侧设有磨削砂轮，磨削砂轮右侧利用固定销柱固定在电机轴上；电机轴右侧设有伺服电机；顶板上部设有除尘风机，除尘风机左侧设有吸尘风管；吸尘风管另一端连接有吸尘腔；吸尘腔紧贴在顶板下部设置；吸尘腔下部设有多个吸尘孔。
进一步地，零件承载台右端固定连接有滑动球，滑动球右侧紧密贴合在立柱侧壁上。
进一步地，立柱右侧中部设有承载板，伺服电机放置在承载板上。
进一步地，底座右侧设有零件储存腔。
进一步地，底座底部设有多个移动轮。
该装置中，利用液压油缸控制活塞杆向上运动，从而实现零件承载台向上运动，使得机械产品可以纵向进给。伺服电机得电工作，使得电机轴高速运转，带动磨削砂轮运转进行磨削机械产品。除尘风机得电工作，便于除尘。在除尘风机高速运转作用下，粉尘从吸尘孔进入到吸尘腔中，实现针对磨削砂轮上表面除尘，也能针对环境除尘，减少磨削过程中的粉尘。
该实用新型的有益效果在于：该实用新型装置能有效地针对机械产品进行磨削加工处理，使用方便，且便于除尘，减少对环境的影响，使用效果好。
附图说明

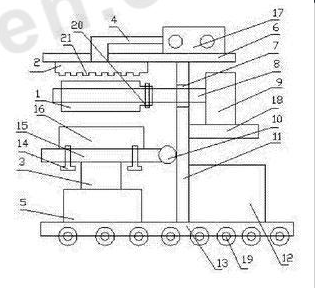

图1是本实用新型实施例中所使用装置结构示意图。
具体实施方式
下面结合附图对本实用新型的具体实施方式进行描述，以便更好的理解本实用新型。
如图1所示的机械产品表面磨削装置，包括底座13，底座13中间部位固定焊接安装有立柱11，立柱11顶部固定安装有顶板6；底座13左侧安装有液压油缸5，液压油缸5上部设有活塞杆3，活塞杆3顶部固定设有零件承载台15；零件承载台15上部利用固定螺柱14固定有机械产品16；立柱11上部中间位置设有轴承座7，轴承座7中设有电机轴8，电机轴8左侧设有磨削砂轮1，磨削砂轮1右侧利用固定销柱20固定在电机轴8上；电机轴8右侧设有伺服电机9；顶板6上部设有除尘风机17，除尘风机17左侧设有吸尘风管4；吸尘风管4另一端连接有吸尘腔2；吸尘腔2紧贴在顶板6下部设置；吸尘腔2下部设有多个吸尘孔21。
零件承载台15右端固定连接有滑动球10，滑动球10右侧紧密贴合在立柱11侧壁上。
立柱11右侧中部设有承载板18，伺服电机9放置在承载板18上。
底座13右侧设有零件储存腔12。
底座13底部设有多个移动轮19。
该装置中，利用液压油缸5控制活塞杆3向上运动，从而实现零件承载台15向上运动，使得机械产品16可以纵向进给。伺服电机9得电工作，使得电机轴8高速运转，带动磨削砂轮1运转进行磨削机械产品16。除尘风机17得电工作，便于除尘。在除尘风机17高速运转作用下，粉尘从吸尘孔21进入到吸尘腔2中，实现针对磨削砂轮1上表面除尘，也能针对环境除尘，减少磨削过程中的粉尘。
以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
