实用新型专利怎么写之钢丝绳绳端快速连接锁扣
[实用新型名称应简短、准确地表明实用新型专利请求保护的主题。名称中不得含有非技术性词语，例如人名、地名、商标、代号、型号等或者商品名称等，也不得使用商业性宣传用语。名称应与请求书中的名称完全一致，一般不得超过25个字，应写在说明书首页正文部分的上方居中位置。]
实用新型专利怎么写摘要
本实用新型专利涉及一种钢丝绳绳端快速连接锁扣，包括锁扣外壳、三角滑块组、传感报警装置、压簧压盖。锁扣外壳内有2个反向V型通孔，钢丝绳绳端分别从上方、下方穿过两通孔，绳侧面安装并塞紧特定角度的三角滑块。滑块与钢丝绳接触面比较粗糙、背面比较光滑。当钢丝绳向所受外力方向移动时，滑块会同向移动，并挤压钢丝绳，当外力与挤压力平衡时，钢丝绳静止运动，钢丝绳两个绳端都被固定在锁扣内，即钢丝绳绳端连接成功。V型通孔内有润滑油脂槽，便于滑块的润滑、移动。当钢丝绳移动超过允许长度时，传感器报警装置会报警。压簧压盖防止滑块脱落。本锁扣可串联使用，链接快速、拆卸方便。
实用新型专利怎么写权利要求
1.一种钢丝绳绳端快速连接锁扣，锁扣包括外壳、三角滑块组、传感报警装置、压簧压盖，其特征是：本实用新型专利含压簧压盖1与13，带2个反向V型通孔的锁扣外壳2，特殊角三角滑块3、5、9、11，润滑油脂槽6、12，传感报警装置7、8，将一根钢丝绳的绳端4穿过锁扣本体2的左侧V型通孔，将滑块3、5的粗糙面贴紧钢丝绳，并置于此绳端两侧，适当用力将滑块塞紧于左侧V型通孔内；同一根钢丝绳的另一个绳端10穿过锁扣本体2的右侧V型通孔，将滑块9、11的粗糙面贴紧钢丝绳，置于此绳端两侧，适当用力将滑块塞紧于右侧V型通孔内，所有滑块3、5、9、11的粗糙面均是与钢丝绳紧密接触的，而滑块背部光滑面均涂抹润滑油脂，以保证在未受力状态下可以自由移动，当钢丝绳起吊重物时，滑块被钢丝绳绳端带动并向V型孔的小口方向移动，此时滑块就会在V型通孔内挤压钢丝绳，并且阻止钢丝绳移动，在钢丝绳额定承重范围内，起吊的重量越大，滑块对钢丝绳的挤压力也越大，但是由于滑块是斜面的、两侧的粗糙度不一致，最终都会将钢丝绳卡死在V型槽孔内，从而实现固定钢丝绳绳端的目的。2.按照权利要求1所述钢丝绳快速连接锁扣，其特征是：本发明锁扣外壳2内，有2个V型通孔反向对称布置，V型通孔均为一头大、一头小，每个V型孔内有润滑油脂槽。3.按照权利要求1所述钢丝绳连接锁扣，其特征是：每个滑块3、5、9、11与钢丝绳的接触面是粗糙面，而滑块背面光滑，滑块正面与背面之间的夹角在2-15°范围内。4.按照权利要求1所述钢丝绳连接锁扣，其特征是：将压簧压盖1、13分别安装在锁扣本体两侧，防止滑块脱落、防止润滑油脂被污染。5.按照权利要求1所述钢丝绳连接锁扣，其特征是：传感报警装置7或8，在起到钢丝绳受力后，位移超过允许极限值时，就会报警。
实用新型专利怎么写说明书
实用新型专利怎么写技术领域
钢丝绳绳端快速连接锁扣，即钢丝绳绳端连接的一种新方法。
[技术领域应当是要求保护的实用新型技术方案所属或直接应用的技术领域，而不是上位的或者相邻的技术领域，也不是实用新型本身。]
实用新型专利怎么写背景技术
目前关于钢丝绳绳端的连接方法有以下四种：
1、楔形套接头法：执行标准是《GB5973-2006钢丝绳用楔形接头》，优缺点是：结构简单、牢固可靠，但只能连接钢丝绳一侧绳端，不能将两个绳端连接在一个楔套内，即不能用一个楔套同时连接两个绳端。
2、绳夹固定法：执行标准是《GB5976-2006钢丝绳夹》，优缺点是：拆装方便、牢固，但钢丝绳直径不超过50mm、搭头较长、绳夹突出在钢丝绳的外部比较碍事，一般用于相对静态钢丝绳较多。
3、铝合金压制接头法：执行标准是《GB694-2008钢丝绳铝合金压制接头》，优缺点是：制作快速、方便，铝合金压头轻便，但是压制接头的设备不普及，所以制作必须在加工厂完成，便利性不够，且钢丝绳长度固定不能调节。
4、编织法：执行标准《GB/T 16271-2009钢丝绳吊索插编索扣》，优缺点是：无需额外设备，人工即可完成，比较经济，方便牢固，但人工操作时间长且辛劳、搭头较长降低钢丝绳的有效长度、钢丝绳长度固定不能调节。
[背景技术是指对实用新型的理解、检索、审查有用的技术，可以引证反映这些背景技术的文件。背景技术是对最接近的现有技术的说明，它是作出实用技术新型技术方案的基础。此外，还要客观地指出背景技术中存在的问题和缺点，引证文献、资料的，应写明其出处。例如，本申请引用在先专利文献说明背景技术中的辐射式加热存在加热时间长效率低、引起玻璃翘曲和产生白雾现象等问题，这些问题均是本申请要解决的技术问题。在背景技术部分不必指出不相关的问题，也不应过于笼统的指出存在的问题。]
发明内容
本实用新型专利针对上述四种连接方法存在的不足，提供一种操作简便、快速连接钢丝绳绳端的锁扣，无需大型设备手动完成绳端连接，可以将钢丝绳两个绳端连接在一个锁扣内，使用现场就能调节钢丝绳有效长度。
为了达到本实用新型专利目的，技术方案是：本实用新型专利涉及一种钢丝绳绳端连接锁扣，包括带有2个反向对称分布的V型通孔及润滑油脂槽的锁扣外壳本体、三角滑块组、传感报警装置、压簧压盖。
所述锁扣外壳本体内有2个反向对称分布的V型通孔，连接钢丝绳绳端时，将钢丝绳两端分别穿过2个V型通孔，绳端均是V型通孔的小头部位进入、大头部位拉出，每个绳端的侧面安装2只三角滑块，并塞紧在V型通孔内。
所述三角滑块与钢丝绳接触面呈弧形，并与钢丝绳外径一致、表面粗纹与钢丝绳表面相近，而滑块的对应的背部，即与润滑油脂槽接触面非常光滑，这是可以保证滑块在此面上自由滑动。每个楔型三角滑块的楔形角度在2-15°之间。
所述传感报警装置，起到钢丝绳移动超极限时立刻报警，确保安全。
所述压簧压盖，中心部位的圆型通孔直径，比钢丝绳直径稍微大一些，以保证钢丝绳可以自由移动。所述压簧压盖起到将滑块贴紧钢丝绳、防滑块丢失、防灰尘污染润滑油脂。
本实用新型专利的技术效果是：使用本实用新型专利连接钢丝绳绳端时，只要将钢丝绳两端，分别穿过本实用新型专利的V型通孔，并将三角滑块放进V型通孔，并塞紧在钢丝绳两侧，稍微用力使得钢丝绳在V型通孔内不再移动，即可完成连接作用，安装过程简单快速。
使用中可以根据钢丝绳需要的长度，只需将三角滑块拿出V型通孔，然后重新挪动本发明所述锁扣在钢丝绳上的安装位置，从而快速改变钢丝绳的使用长度。
附图说明

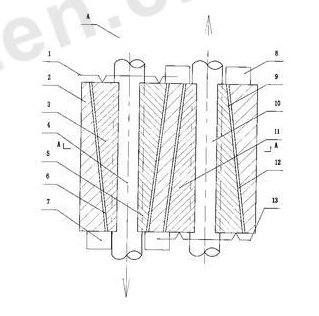

图1为本发明的结构示意图。
图2为本发明的俯视图。
图3(1)、(2)为本发明的钢丝绳“O型”单、双安装示意图。
图4(1)、(2)为本发明的钢丝绳“双耳O型”单、双安装示意图。
图5为本发明拆卸示意图。
具体实施方式
下面通过具体实施针对本实用新型专利作进一步的阐述，以下的实施例只是描述性的，不是限定性的，不能以此限定本发明的保护范围。
图一至图五中，包括本实用新型专利压簧压盖1、带2个反向V型通孔的锁扣外壳2、三角滑块3、钢丝绳绳端4、三角滑块5、润滑油脂槽6、传感报警装置7、传感报警装置8、滑块9、钢丝绳另一个绳端10、三角滑块11、润滑油脂槽12、压簧压盖13。
如图一、二所示，本实用新型专利是一种钢丝绳快速连接锁扣，锁扣外壳2，三角滑块3、5、9、11，均由金属加工而成。
本实用新型专利锁扣外壳2内，有2个反向V型孔，每个V型在本体纵向共有4个润滑油脂槽6、12，V型槽孔均为一头大、一头小。
每个滑块3、5、9、11的背面均有凸起，可以保证滑块沿着槽的方向，上下直线移动，不会偏斜。每个滑块的锲型角度在1-15°之间。
如图三(1)所示，使用本实用新型专利连接钢丝绳，可将钢丝绳做单个O型圈，将一根钢丝绳的绳端4穿过锁扣本体2的左侧V型通孔，将滑块3、5置于此绳端两侧，并适当用力将滑块塞紧；钢丝绳的另一个绳端10穿过锁扣本体的右侧V型通孔，也将滑块9、11置于此绳端两侧，也稍微用力将滑块塞紧。所有滑块3、5、9、11的粗糙面均是与钢丝绳接触的，滑块背面在涂抹润滑油脂，以保持润滑。如图1所示，将压簧压盖1、13分别安装在锁扣本体两侧，防止滑块脱落、防止润滑油脂被污染。
如图三(1)所示，当钢丝绳起吊重物时，钢丝绳绳端两侧的滑块会挤压钢丝绳，并且阻止钢丝绳移动，在钢丝绳允许的额定起吊重量以内，起吊的重量越大，滑块对钢丝绳的挤压力也越大，但是由于滑块是斜面的、两侧的粗糙度不一致，最终都会将钢丝绳卡死在V型槽孔内，从而实现固定绳端的作用。
如图三(1)所示，传感报警装置7、传感报警装置8为光报警单元，当报警电源接通，钢丝绳一旦受力并出现滑动时，电源接通出现声光报警，意味着滑块没有卡紧钢丝绳，需要将滑块塞紧并真正起到卡死钢丝绳的作用。
如图三(2)所示，当钢丝绳绳端按照图3(1)的方式连接时，在绳端并联使用2个本锁扣，这种连接方式比较适合于：钢丝绳截面积比较大、起吊重量大、起吊物件珍贵的场合。
如图四(1)所示，使用两个本实用新型专利连接钢丝绳，可将钢丝绳做成双O型吊耳的形状。用2个本实用新型专利锁扣分别连接钢丝绳绳端两侧，从而在绳端一边一个O型绳圈，即双吊耳钢丝绳。
如图四(2)所示，使用四个本实用新型专利连接钢丝绳，可以将钢丝绳做成双O型吊耳的形状，但是，每个绳端有两个本实用新型专利串联使用，从而也形成一边一个O型绳圈，这样的连接方法，比图4(1)所示的连接方法，更安全可靠。这种连接方式比较适合：钢丝绳截面积比较大、起吊重量大、起吊物件珍贵的场合。
如图五所示，拆卸本实用新型专利钢丝绳绳端连接锁扣时，只需拆卸掉传感报警装置7、或者传感报警装置8时，轻轻敲击滑块3、5，或者滑块9、11的小头部位，并连同钢丝绳一起推出V型槽孔后，重新固定本实用新型专利锁扣在钢丝绳上的位置，从而调节了钢丝绳有效使用长度。
使用本实用新型专利锁扣，不仅可以快速连接钢丝绳绳端，而且拆卸比较方便，可以调节钢丝绳使用长度。对于需要安全系数比较高的场合，可以将本实用新型专利锁扣串联使用。
