实用新型专利范文：一种试电笔
发布时间：2018-11-30实用新型专利范文：一种试电笔
实用新型专利范文 试电笔摘要
本实用新型公开了一种试电笔，包括试电笔笔身、笔尾金属体、弹簧、氖气管、电阻器、电子试点器、金属棒和平起头；所述试电笔笔身顶部设有笔尾金属体，所述弹簧的一端固定连接在笔尾金属体上，弹簧的另一端连接至氖气管的上端，氖气管的下端电性连接至电阻器；所述电阻器下端电性连接至金属棒上端，金属棒下端连接至平起头，且平起头上端与金属棒下端固定连接；电子试点器通过导线与金属棒电性连接。该试电笔设计合理，结构紧凑，既可以实现验电，也可以实现验灯，一举两得；该试电笔制备成本较低，使用方便，市场推广价值好。
实用新型专利范文 试电笔权利要求
1.一种试电笔，其特征在于，包括试电笔笔身(1)、笔尾金属体(2)、弹簧(3)、氖气管(4)、电阻器(5)、电子试点器(6)、金属棒(7)和平起头(9)；所述试电笔笔身(1)内部设有空腔，笔尾金属体(2)、弹簧(3)、氖气管(4)、电阻器(5)和金属棒(7)均设于电笔笔身(1)内部空腔中，试电笔笔身(1)下端开口，试电笔笔身(1)顶部设有笔尾金属体(2)，所述弹簧(3)的一端固定连接在笔尾金属体(2)上，弹簧(3)的另一端连接至氖气管(4)的上端，氖气管(4)的下端电性连接至电阻器(5)；所述电阻器(5)下端电性连接至金属棒(7)上端，金属棒(7)下端连接至平起头(9)，平起头(9)上端穿过试电笔笔身(1)下端的开口，且平起头(9)上端与金属棒(7)下端固定连接；所述金属棒(7)的一侧设有电子试点器(6)，电子试点器(6)通过导线与金属棒(7)电性连接。2.根据权利要求1所述的试电笔，其特征在于，所述电阻器(5)通过绝缘套固定在试电笔笔身(1)内部，所述绝缘套套在电阻器(5)上，且绝缘套位于电阻器(5)与试电笔笔身(1)之间。3.根据权利要求2所述的试电笔，其特征在于，所述绝缘套采用橡胶套。4.根据权利要求1所述的试电笔，其特征在于，所述电阻器(5)与金属棒(7)通过塑料套固定连接，塑料套套在电阻器(5)与金属棒(7)的连接处。5.根据权利要求1所述的试电笔，其特征在于，所述电子试点器(6)上设有按压部(8)。6.根据权利要求1所述的试电笔，其特征在于，所述电子试点器(6)安装在试电笔笔身(1)的侧壁上。
实用新型专利范文 试电笔说明书
技术领域
本实用新型涉及一种电工工具领域，具体是一种试电笔。
背景技术
试电笔，简称“电笔”。是一种电工工具，用来测试电线中是否带电。笔体中有一氖泡，测试时如果氖泡发光，说明导线有电，或者为通路的火线。用于线电压500V及以下项目的带电体检测。电笔的外型有的象钢笔、有的象圆珠笔、还有的象螺丝刀。不管外型如何其构造原理基本相同：其外壳多为塑料绝缘体，里面由金属导体、小灯泡和电阻丝组成。小灯泡中充有一种无色惰性气体（氖气）在电场激发下能产生透射力很强的红光，当物体带电时，用电笔测试氖泡发红，否则氖泡不亮。生活中，在灯具损坏时，可使用试电笔检测出是否有电。但是现有的试电笔仍然存在结构复杂、成本较高的缺点，且在灯具损坏时，不能检验灯是否损坏，不能很好的满足人们的生活。
发明内容
本实用新型的目的在于提供一种试电笔，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种试电笔，包括试电笔笔身、笔尾金属体、弹簧、氖气管、电阻器、电子试点器、金属棒和平起头；所述试电笔笔身内部设有空腔，笔尾金属体、弹簧、氖气管、电阻器和金属棒均设于电笔笔身内部空腔中，试电笔笔身下端开口，试电笔笔身顶部设有笔尾金属体，所述弹簧的一端固定连接在笔尾金属体上，弹簧的另一端连接至氖气管的上端，氖气管的下端电性连接至电阻器；所述电阻器下端电性连接至金属棒上端，金属棒下端连接至平起头，平起头上端穿过试电笔笔身下端的开口，且平起头上端与金属棒下端固定连接；所述金属棒的一侧设有电子试点器，电子试点器通过导线与金属棒电性连接。
作为本实用新型进一步的方案：所述电阻器通过绝缘套固定在试电笔笔身内部，所述绝缘套套在电阻器上，且绝缘套位于电阻器与试电笔笔身之间。
作为本实用新型进一步的方案：所述绝缘套采用橡胶套。
作为本实用新型进一步的方案：所述电阻器与金属棒通过塑料套固定连接，塑料套套在电阻器与金属棒的连接处。
作为本实用新型进一步的方案：所述电子试点器上设有按压部。
作为本实用新型进一步的方案：所述电子试点器安装在试电笔笔身的侧壁上。
与现有技术相比，本实用新型的有益效果是：
该试电笔设计合理，结构紧凑，既可以实现验电，也可以实现验灯，一举两得；该试电笔制备成本较低，使用方便，市场推广价值好。
附图说明

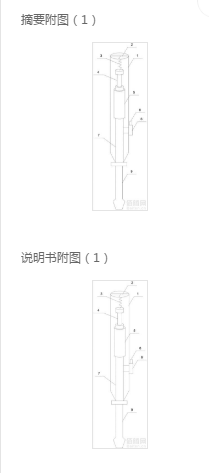

图1为试电笔的结构示意图。
其中：1-试电笔笔身；2-笔尾金属体；3-弹簧；4-氖气管；5-电阻器；6-电子试点器；7-金属棒；8-按压部；9-平起头。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
请参阅图1，一种试电笔，包括试电笔笔身1、笔尾金属体2、弹簧3、氖气管4、电阻器5、电子试点器6、金属棒7和平起头9；所述试电笔笔身1内部设有空腔，笔尾金属体2、弹簧3、氖气管4、电阻器5和金属棒7均设于电笔笔身1内部空腔中，试电笔笔身1下端开口，试电笔笔身1顶部设有笔尾金属体2，所述弹簧3的一端焊接在笔尾金属体2上，弹簧3的另一端连接至氖气管4的上端，氖气管4的下端电性连接至电阻器5，电阻器5通过绝缘套固定在试电笔笔身1内部，所述绝缘套套在电阻器5上，且绝缘套位于电阻器5与试电笔笔身1之间，所述绝缘套采用橡胶套；所述电阻器5下端电性连接至金属棒7上端，电阻器5与金属棒7通过塑料套固定连接，塑料套套在电阻器5与金属棒7的连接处，金属棒7下端连接至平起头9，平起头9上端穿过试电笔笔身1下端的开口，且平起头9上端与金属棒7下端通过螺纹配合连接，平起头9可更换；所述金属棒7的一侧设有电子试点器6，电子试点器6上设有按压部8，电子试点器6通过导线与金属棒7电性连接，所述电子试点器6安装在试电笔笔身1的侧壁上。
本实用新型的工作原理是：用手触及试电笔尾端的笔尾金属体2，验电时，平起头9接触检测部，带电体、测电笔、人体与大地形成回路，氖气管4通电发光，否则不发光；验灯时，按压电子试点器6的按压部8，电子试点器6工作，通过电子试点器6与金属棒7相连，用电子试点器6进行发电，通过金属棒7传递至灯泡上，通过灯泡形成一个完整的回路，如若灯泡发光（闪一下），则灯具没有损坏，反之灯具损坏。即该装置既可以实现验电，也可以实现验灯。
该试电笔设计合理，结构紧凑，既可以实现验电，也可以实现验灯，一举两得；该试电笔制备成本较低，使用方便，市场推广价值好。
在本试电笔的描述中，需要说明的是，除非另有明确的规定和限定，术语“设置”、“相连”及“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
